Ojačana Vakuum Račva Sa Navojima
Created today
Remixed once
Description
Ojačana račva u obliku slova T za spajanje cevi i vakumetra.
- Glavno telo: Prečnik 21 mm, dužina 44 mm, zatvoreno sa jedne strane. Na otvorenom kraju nalazi se integrisani ženski 1/4" BSP navoj za vakumetar, sa plitko oborenom ivicom.
- Krak sa navojem: Ukupna dužina 27 mm (12 mm glatki deo, 15 mm navoj na vrhu). Spoljni navoj je M12 sa korakom 1.25. Kroz njega prolazi kanal od 6.2 mm.
- Glatki krak: Dužina 26 mm, spoljni prečnik 10 mm. Kanal za protok je 6 mm.
- Ojačanja na spoju oba kraka sa glavnim telom smanjuju stres pod uglom od 90 stepeni i sprečavaju lomljenje slojeva tokom upotrebe.
Images
More like this
Explore more in Workshop & Tools →

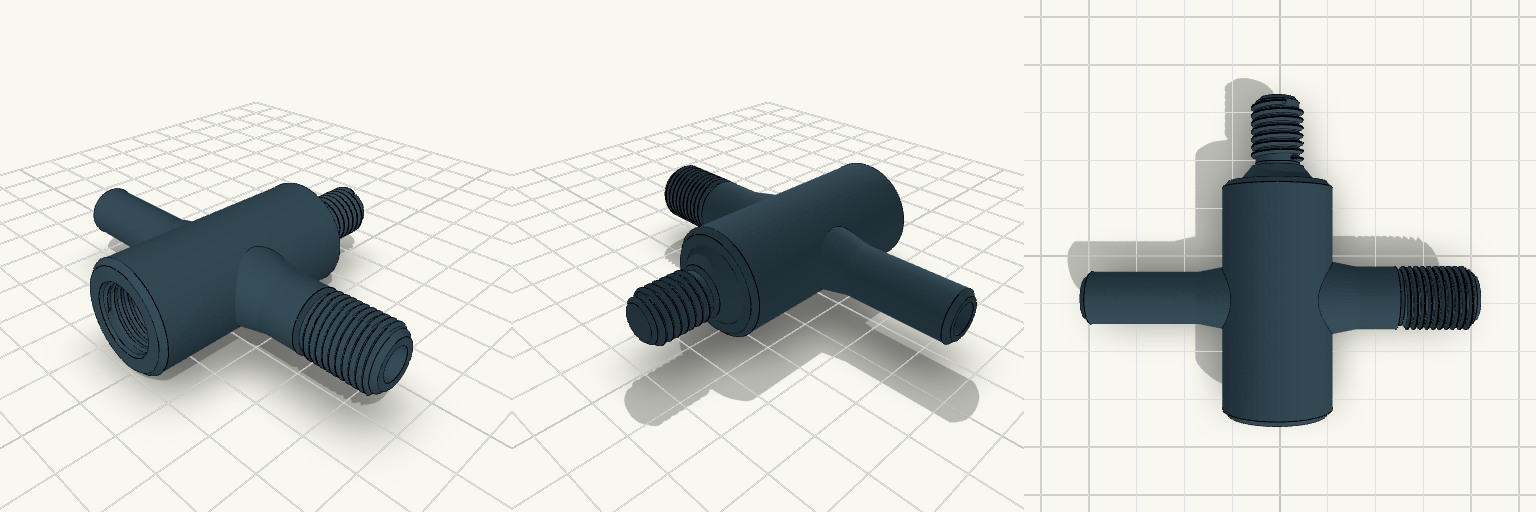

VakuumRačva — Ojačani Model
VakuumRačva je robustan, ojačan T-profilni razvodnik namenjen za pouzdano povezivanje vakuumskih vodova. Ovaj model poseduje namenski M10 navoj na zadnjem delu koji je sada dodatno stabilizovan konusom protiv pucanja slojeva pri bočnom opterećenju. Specifikacije Glavni navoj: Unutrašnji 1/4" BSP (dubine 15 mm) za prihvat vakumetra. Dodatni navoji: Spoljni M12 (korak 1.25) na debljem kraku i spoljni M10 (korak 1.5) na zadnjem delu. Protok: Unutrašnji kanali obezbeđuju ravnomeran prenos bez suženja (6 mm i 6.2 mm). Ojačanja: Konusne baze ispod svih kritičnih priključaka čuvaju integritet komada. Preporuke za štampu Štampajte od PETG ili ABS materijala zbog mehaničke otpornosti. Manja visina sloja osiguraće da navoji lakše prihvate spojeve.
montre
What it's for A 3D-printable watch case modelled on dive-watch proportions. Features a scalloped rotating-style bezel with minute markers, a fine threaded base for the case back, and integrated lugs for a standard watch strap. The inner cavity tapers to secure a movement, with a lip cut for a domed crystal. Dimensions Overall Case: 42 mm diameter Inner Cavity: 41 mm base, tapering to 40.4 mm at the dial Lugs: Spaced for a 20 mm strap Crystal Seat: 41.4 mm diameter, 1 mm deep Stem Hole: 1.1 mm diameter at the 3 o'clock position Threads: 0.5 mm pitch, matching case back included Print notes The case back uses a very fine 0.5 mm thread pitch. This requires a well-calibrated printer and low layer heights (0.12 mm or finer) to print cleanly. You may need to scale the case back slightly on the X and Y axes depending on your printer's tolerances.

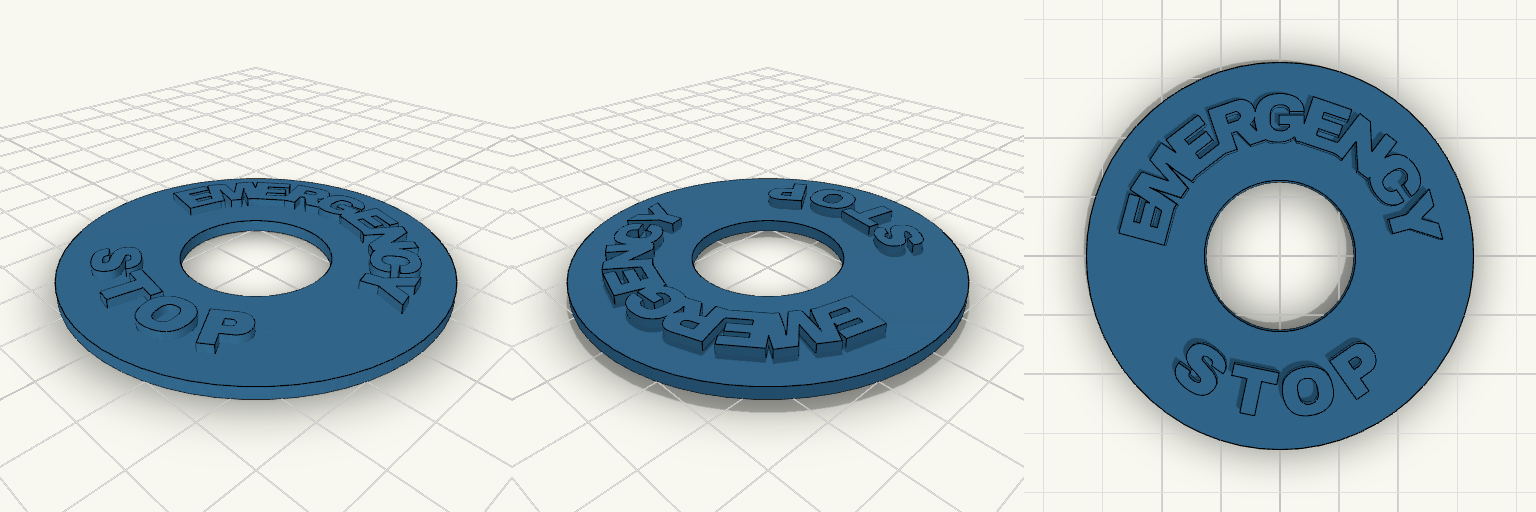

Emergency Stop collar
A high-visibility collar for an emergency stop button. The lettering is set in heavy sans-serif and extruded for clear tactile and visual feedback, making it ideal for multi-color filament swaps. Dimensions Outer Diameter: 64 mm Bore: 25 mm Base Thickness: 2 mm Total Height: 3.5 mm (including text) Print Notes Color Swap: Pause at 2.0 mm (or Z=2.2 mm depending on layer height) to swap to an accent color for the text. Line Width: A 0.4 mm nozzle will handle the bold Archivo Black lettering nicely.
GripTurn — M12x1.25 Knurled Cap
Ova zaštitna kapa donosi jednostavno, pouzdano zatvaranje za svaki M12x1.25 navoj. Dizajnirana s urezanim rebrima po cijelom vanjskom opsegu, omogućuje čvrst hvat i lagano ručno zatezanje, dok precizan profil čuva navoj od prljavštine i oštećenja. Gornja strana zatvara kapu, a mali otvor služi za provlačenje konca, sajle ili ventilaciju. Specifikacije Navoj: M12 × 1.25 (unutarnji, dubina 20 mm) Vanjske dimenzije: Promjer 20 mm, visina 22 mm Gornji otvor: Promjer 2.8 mm Površina: Rebrasta za lakše okretanje prstima
Screw-On Large-Hole Spool Holder
A plate-mounted spool holder for filament spools with large central holes. A hollow 48 mm spindle rises from a flat mounting plate and ends in a flared lip that keeps the spool from sliding off. Remix hooks Spindle diameter (48 mm): change to suit your spool bore; most big-hole spools measure 50–58 mm, so leave 2–4 mm of play. Spindle length (70 mm): stretch for wide spools, shorten for slim ones. Plate (110 × 64 × 6 mm): screw holes sit 44 mm either side of centre, 4.5 mm with countersinks. Move them to match your panel, or add a third hole. Lip: 58 mm with a 45° underside so it prints without supports. Make it a removable cap for easy spool swaps. Wall (3 mm): thicken for heavy 3 kg spools, or add ribs. Prints plate-down with the spindle pointing up. Mount with the plate against a vertical panel so the spindle points sideways; a pair stacks well for dual spools.

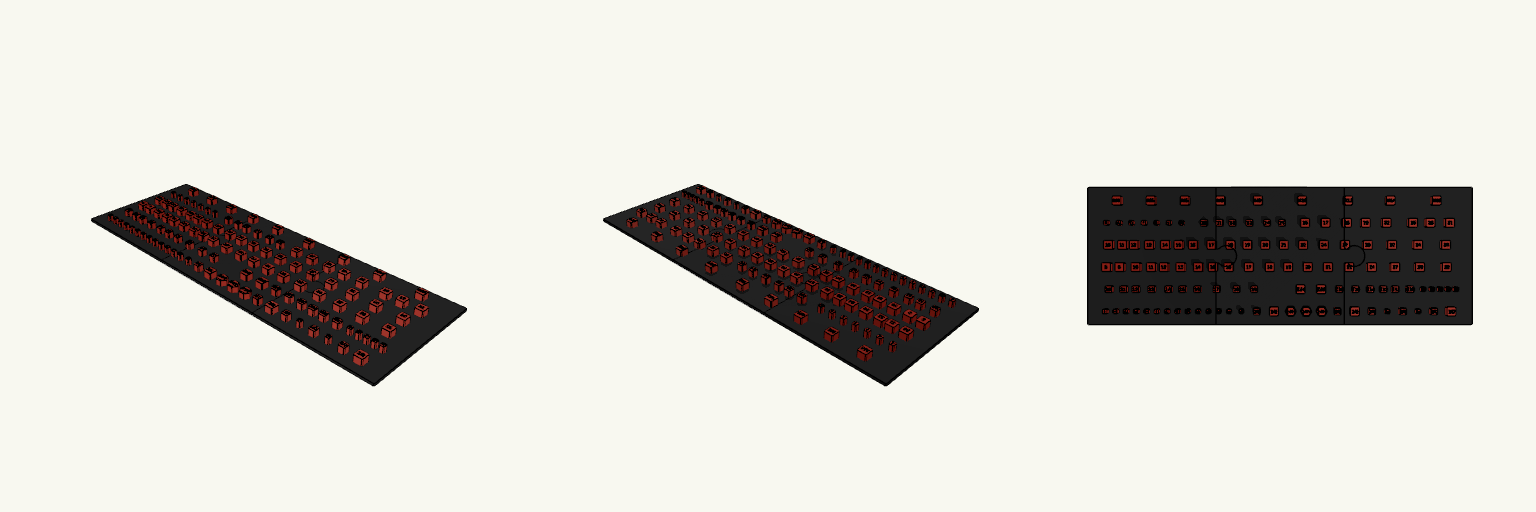

Interlocking Socket Organizer Board
