Magnetisk HR-Diagram Sæt
Created today
Description
Hvad den bruges til
Et komplet sæt magnetiske stjerner, spektralklasser og referencer til undervisning i astronomi, designet til at blive sat op på en tavle som et interaktivt HR-diagram (Hertzsprung-Russell).
Dimensioner
- Stjerner: Ø 60 mm, 5 mm tykke (tekst hævet 1 mm).
- Spektralklasse-brikker: Ø 80 mm.
- Temperatur-rektangler: 70 × 30 mm.
- Luminositet-rektangler: 90 × 30 mm.
- Magnethuller: Alle brikker har plads til 5x2 mm magneter indstøbt med 0,4 mm bund under magneten, så de griber bedst muligt fat i tavlen. De brede rektangler har to huller for at undgå rotation.
Printnoter
Alle elementer er bygget i lag. Skift filamentfarve ved Z = 5 mm for at printe teksten i de tilhørende temperaturfarver (eller hvid for luminositeter) på de sorte baser. Magneterne indsættes under print, lige inden toppen af de indvendige huller lukkes.
Images
More like this
Explore more in Workshop & Tools →

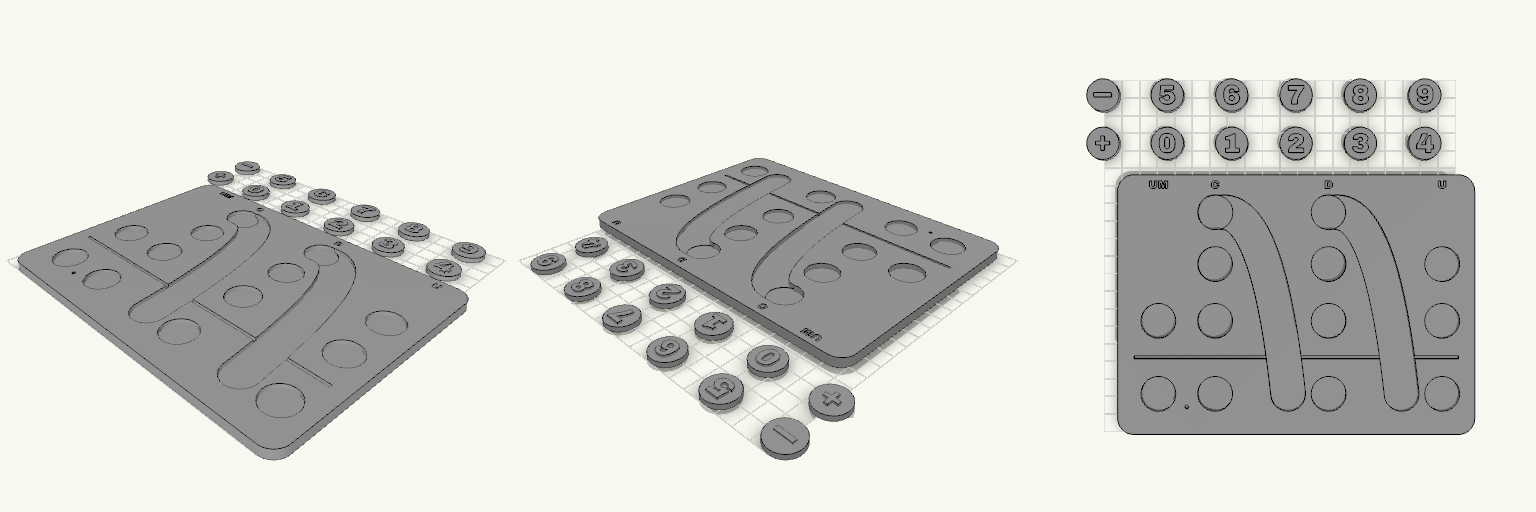

SumaSlide — Tablero Matemático con Carriles
SumaSlide convierte la abstracción de las sumas con llevadas en un proceso mecánico y tangible. Diseñado con tres vías de deslizamiento fresadas en la base, permite que la ficha del "1" sobrante viaje físicamente hacia arriba y a la izquierda hasta coronar la columna siguiente. Esta versión ajusta la cabecera e incorpora un módulo de test para verificar tolerancias de deslizamiento antes de lanzar el tablero completo. Ajustes y Componentes Pieza de prueba: Tramo corto con curva idéntica a la principal, ideal para comprobar que las fichas fluyen sin atascos. Cabecera rediseñada: Texto encogido y desplazado al borde superior para garantizar un recorrido limpio y seguro. Separación de objetos: Todo está dispuesto en una misma plataforma virtual; divídelo en objetos independientes desde tu fileteador para imprimir por separado.
Zauberstab Verschluss 2.0
Zweiteiliger, hohler zylindrischer Testkörper zur Prüfung von FDM-Toleranzen. Beide Teile verfügen über eine geschlossene Außenwand und schließen bündig ab. Feste Abmessungen: Außen 30.8 mm, Innen 21.8 mm Mindestwandstärke: 1.5 mm im kritischen Bereich der Nuten Mechanismus: Bajonettverschluss mit Arretierungsnocke gegen unbeabsichtigtes Öffnen Druckbar: Ohne Stützstrukturen, flach auf dem Druckbett positioniert
60mm OD Flanged 45° Pipe
60mm outer diameter flanged pipe with a 45-degree elbow. Features a continuous 56mm inner bore with a 2mm wall thickness. The 100mm OD flange is positioned exactly 30mm from the base and runs 3mm thick. Check your clamp or mating collar against the flange thickness and 100mm outer diameter. No mounting holes are drilled; this part is built for bonded or slip-fit assemblies where the 56mm internal passage must remain entirely unobstructed.
Matix Snap-Fit Test Frame
Un piccolo frammento della scatola principale, isolato e progettato per essere stampato velocemente. Serve per testare fisicamente l'inserimento e lo scatto del frutto BTicino Matix prima di impegnare ore nella stampa del pezzo completo. Orientamento fedele: Si stampa in verticale, in modo che le linee di livello (layer) e i ponti della fessura riproducano esattamente le condizioni della scatola finita. Fianchi rigidi: Il profilo a "C" impedisce alla parete di flettere quando premi l'interruttore. Risparmio: Pochi grammi di filamento per verificare le tolleranze di aggancio.

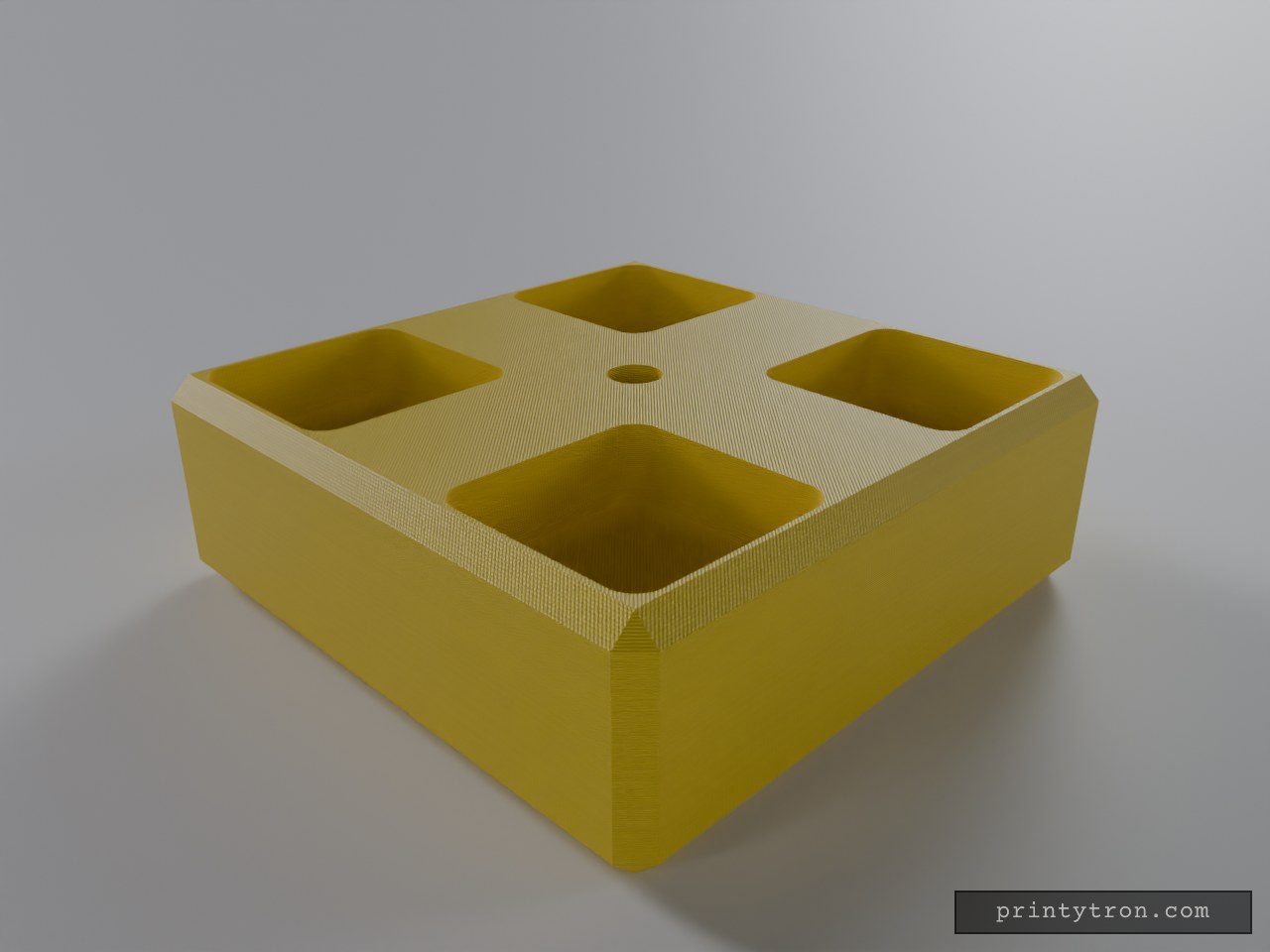

Heavy Soldering Helping Hands Base
A heavy replacement base for a helping hands soldering tool, designed to prevent the assembly from tipping over during use. The top surface incorporates four scooped pockets for holding screws and small electronic components securely on the bench. 120x120mm footprint with a 40mm thickness for stability. Central 10mm diameter vertical hole, 30mm deep, to mount standard helping hand posts. Rounded pocket bottoms allow for easy retrieval of small parts. Chamfered outer edges.

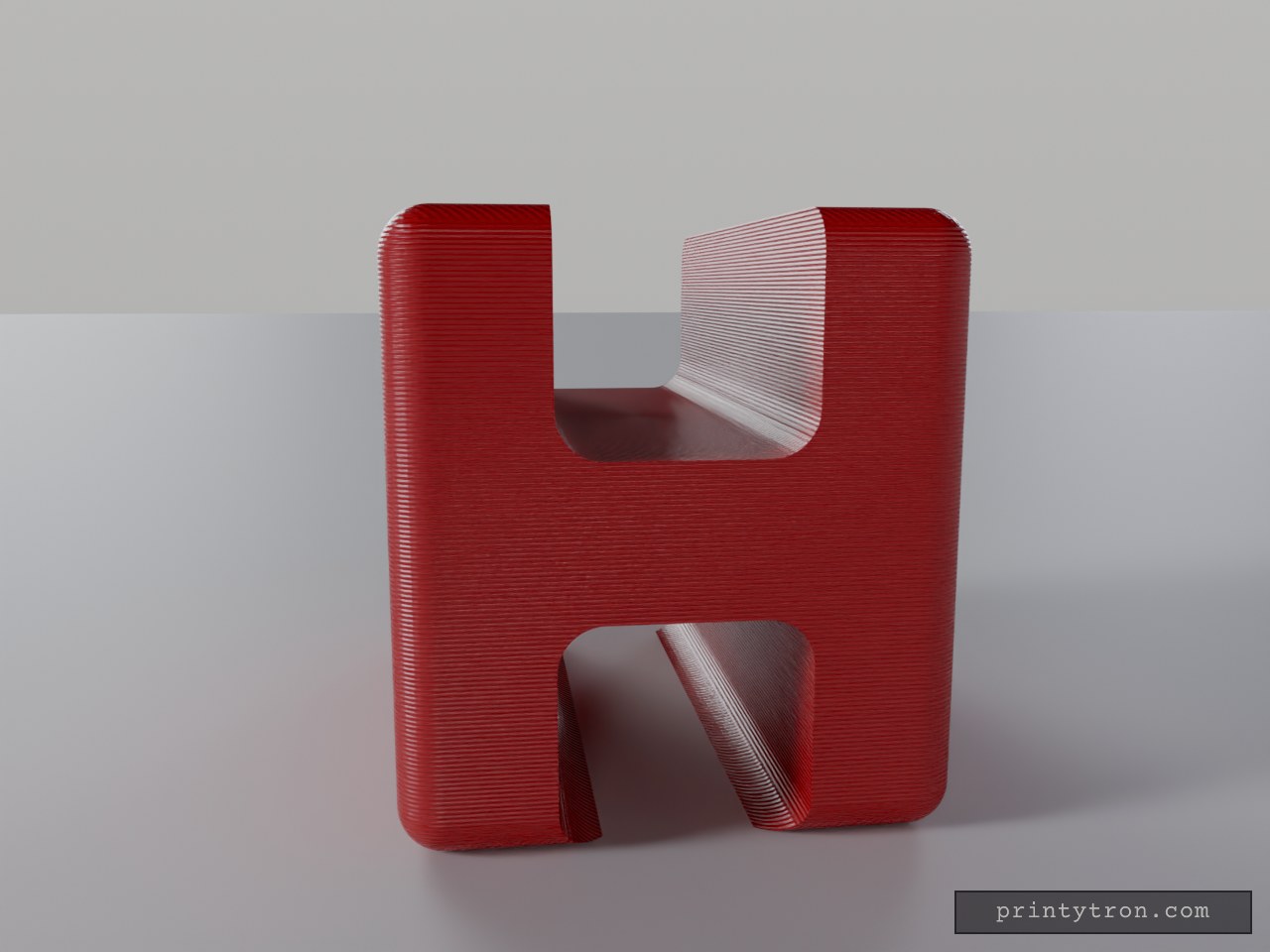

fence conector
