Deep Trough — Single Feeder

Schwenk- und neigbare Wandhalterung für Marshall Acton 2

Die schwenk- und neigbare Halterung trägt einen Marshall Acton 2 (260 × 160 × 150 mm, ca. 3 kg) an der Wand oder – mit der Konterplatte – an einem Regalbrett. Sie besteht aus Wandplatte, Schwenkglied, Auflage, vier Schraubenkappen, der Konterplatte, vier Mutternkappen und vier Hülsen. Das Schwenkglied dreht um eine senkrechte M8-Schraube, die Auflage um eine waagrechte M8-Schraube; in der Grundstellung steht die Auflage 20° nach unten geneigt, die 45°-Drehung stellst du an der Schwenkachse ein. Das Gelenk ist verlängert, die Gesamttiefe liegt bei etwa 247 mm. Die Teile werden einzeln gedruckt und montiert. Wandplatte: 66 × 100 mm Auflagefläche, 8 mm dick, mit vier außen angesenkten Löchern Ø 5,5 mm bei ±22 mm seitlich und ±30 mm in der Höhe. Um jedes Loch sitzt eine Vertiefung für eine Kappe; nach vorn stehen zwei Gabelohren für das Schwenkglied. In der Drucklage misst sie etwa 66 × 100 × 44 mm. Schwenkglied: sitzt zwischen den Gabelohren und dreht um eine senkrechte M8-Schraube; am vorderen Ende hat es die zweite Gabel für die Neigeachse. In der Drucklage misst es etwa 37 × 114 × 36 mm. Auflage: 236 × 140 mm, 6 mm dick, mit 9 mm hohen Kanten seitlich und vorn; sie ist 20° nach unten geneigt und nimmt den Lautsprecher auf. Die Platte ist mit Sechskant-Aussparungen von Ø 14 mm und etwa 3 mm Stegbreite durchbrochen, um Filament zu sparen. Rand, Kanten und die Stelle über dem Steg bleiben geschlossen. Der Lautsprecher liegt auf den Stegen; ein Gummistreifen oder eine Antirutschmatte darauf verhindert Rutschen und Kratzer. In der Drucklage misst sie etwa 236 × 151 × 51 mm. Schraubenkappen: vier Stück, Kragen Ø 16 mm mit abgeschrägter Kante, Stopfen Ø 14 mm. Die Vertiefung in der Wandplatte hat Ø 14,4 mm und 3 mm Tiefe; mit einem Tropfen Sekunden- oder Heißkleber halten die Kappen fest. Die vier Kappen messen in der Drucklage zusammen etwa 76 × 16 × 3,4 mm. Konterplatte: 100 × 100 mm, 8 mm dick, mit denselben vier Löchern wie die Wandplatte. Jedes Loch hat eine offene Sechskanttasche für eine M5-Mutter (SW 8), etwa 4,5 mm tief. Die Muttern werden von außen eingelegt; drucke die Platte mit der Taschenseite nach oben. Mutternkappen: vier Stück, Ø 16 mm, 4 mm hoch, mit abgeschrägter Kante. Auf der Unterseite sitzt ein Hohlraum mit Ø 10 mm und 2,8 mm Tiefe; darin verschwinden Mutter und überstehendes Schraubenende. Sie liegen über den Sechskanttaschen der Konterplatte und werden mit einem Tropfen Kleber gesichert. Drucke sie mit der Hohlraumseite nach oben, dann brauchen sie keine Stützen. Die vier Kappen messen in der Drucklage zusammen etwa 76 × 16 × 4 mm. Hülsen: vier Stück, 37 mm lang, Außen-Ø 9 mm, Innen-Ø 5,7 mm, leicht gefast. Sie werden durch Bohrungen im Regalbrett geschoben; das Brett braucht dafür Bohrungen von mindestens 9,5 mm. Die 5,5-mm-Löcher der Wandplatte sind für die Hülsen zu klein, sie sitzen nur im Regalbrett. Bei einem 37,12 mm dicken Brett kürzt du die Hülsen auf etwa 36,5 mm, sonst klemmen sie zwischen den Platten. In der Drucklage messen die vier Hülsen zusammen etwa 69 × 9 × 37 mm. Für die Montage an einem Regalbrett kommen Wandplatte und Konterplatte auf die beiden Seiten des Bretts. Die Schrauben gehen durch Brett und Hülsen; M5-Maschinenschrauben mit Gewinde bis unter den Kopf sind die richtige Wahl. Die Länge ist 8 mm Wandplatte + Brettstärke + 8 mm Konterplatte: bei einem 19-mm-Brett M5 × 40 mm, bei 25 mm M5 × 50 mm, bei 37,12 mm M5 × 60 mm. Die Schraube sollte ein Stück über die Mutter hinausragen; Unterlegscheiben sind nicht nötig. Für eine reine Wandmontage braucht die Wandplatte passende Senkkopfschrauben und zum Untergrund passende Dübel. Die Gelenke werden mit M8 × 70 mm für die Schwenkachse und M8 × 60 mm für die Neigeachse plus Nylonmuttern montiert; durch Anziehen klemmen sie. Die Klemmung hält über Reibung und kann bei Dauerlast nachgeben, deshalb gut anziehen und bei Bedarf Gummischeiben ergänzen. Für den Druck: PETG mit 5 Wandlinien und 40–50 % Füllung, bei der Wandplatte eher 60 %. Die Wandplatte flach auf die Rückseite legen, das Schwenkglied flach drucken; die Schraubenkappen mit dem Kragen nach unten, die Mutternkappen mit dem Hohlraum nach oben und die Hülsen aufrecht mit 100 % Füllung stützenfrei drucken. Die Auflage hängt schräg und braucht Stützen; die waagrechten M8-Bohrungen mit Stützen oder sauberem Nachbohren auf Ø 8 mm absichern. Jedes Teil für sich passt auf ein Druckbett von 256 × 256 mm, alle Teile zusammen nicht – verteile sie auf mehrere Druckplatten. PETG kriecht unter Dauerlast, direkte Sonne und Heizungswärme deshalb meiden. Die Tragfähigkeit bestimmen Wand, Regalbrett und Befestigung, nicht der Kunststoff.

9 hours agoRemix →

U-Turn — Zweiteilige 180°-Schlauchführung

U-Turn ist eine zweiteilige 180°-Schlauchführung, die einen Schlauch mit 25 mm Außendurchmesser in einem gleichmäßigen Bogen umlenkt, sodass Ein- und Auslauf parallel nebeneinander in dieselbe Richtung zeigen. Statt Schrauben oder Muttern halten handelsübliche Kabelbinder die beiden Hälften zusammen: Mehrere außenliegende Nuten laufen um den gesamten Querschnitt, sodass die Binder nicht seitlich abrutschen und nicht in den Schlauchkanal hineinragen. Die flache Außenseite liegt beim Druck unten, die Nut zeigt nach oben — dadurch kommen beide Hälften ohne Stützmaterial aus. Maße Schlauchkanal: 26 mm Innendurchmesser für einen Schlauch mit 25 mm Außendurchmesser Bogen: exakt 180°, Biegeradius 50 mm zur Mittellinie, Mittellinien 100 mm auseinander Gerade Ein- und Auslaufstrecken: je 30 mm, an den Enden auf etwa 33 mm aufgeweitet Wandstärke: 4 mm; Querschnitt 42 mm breit, jede Hälfte 17 mm hoch Kabelbindernuten: 5,2 mm breit und 1,5 mm tief für 4,8 mm breite Binder; Restwand an der dünnsten Stelle 2,5 mm Aufbau Beide Hälften verlaufen über den gesamten 180°-Bogen und tragen je eine halbrunde Nut, die zusammengesetzt einen geschlossenen, kreisförmigen Kanal ergibt. Die Hälfte mit den Zapfen trägt Zapfen von 5 mm Durchmesser und 4 mm Höhe, die Gegenhälfte passende Aussparungen von 5,4 mm Durchmesser — das ergibt ein Montagespiel von 0,2 mm je Seite. Die Zapfen sitzen beidseitig des Kanals, sowohl auf dem Bogen als auch an den geraden Endstücken, und verhindern ein seitliches Verrutschen. Montage Die Hälfte mit den Aussparungen umdrehen, auf die Hälfte mit den Zapfen setzen und andrücken. Anschließend Kabelbinder durch die Nuten führen und festziehen: fünf Nuten verteilen sich gleichmäßig entlang des U-Bogens, je zwei sitzen an den geraden Endstücken. Druckhinweise Beide Hälften werden getrennt gedruckt und anschließend zusammengesteckt; die Kabelbinder übernehmen die Fixierung. Der Kanal ist an beiden Enden großzügig abgerundet, damit der Schlauch ohne Knickstellen ein- und ausläuft.

1 day agoRemix →

Mantel Clamp with Single Stocking Hook high no thread lenght lower

A clamp-on mantel bracket for hanging a stocking, garland or wreath without drilling. The gold C-shaped frame slips over the mantel edge, and a single rounded J-hook on the back carries the decoration. A standard M8 bolt passes through the lower arm and tightens up against the underside of the shelf to lock the clamp (hardware you supply — bolt and nut). The lower arm reaches back far enough to clear a decorative moulded edge, and the frame measures about 119 × 23 × 80 mm on the print plate. The hook is a compact rounded J — 23 mm wide, projecting about 24 mm, with a 5.5 mm inner cradle — raised so its round tip finishes level with the top of the frame at 80 mm; the cradle floor sits about 38 mm up the spine. The frame prints as one piece; the bolt and nut are separate hardware. Starting dimensions Clamp frame: 119 × 23 × 80 mm on the plate, one piece, no supports needed on the arms Opening between the arms: 60 mm (about 2.4 in) — suits a 2 in gap or a 1.5 in mantel with room to spare Arm reach back from the spine: 95 mm (about 3.75 in), sized to clear a decorative edge Hardware hole: plain 8.5 mm clearance for an M8 bolt, 75 mm back, through the 10 mm lower arm — a nut underneath does the clamping Hook: rounded J, 5.5 mm inner cradle, 23 mm wide, projecting about 24 mm, cradle floor about 38 mm up the spine, 26 mm lip with its tip level with the frame top Remix hooks The hardware hole is the first thing to tune: 8.5 mm suits a plain M8 bolt with a nut under the arm; drop it to about 7 mm and tap it if you want the bolt to bite the plastic, add a hex pocket to trap the nut, or resize for M6 if your mantel is light. The 60 mm opening and the 95 mm arm reach are a pair worth changing together — a shallow mantel with a chunky decorative edge wants more reach and less opening, a thin shelf the reverse. Hook geometry is the free variable: stretch the 24 mm projection for deep garland, widen the 5.5 mm throat for thick loops, tighten it for wire wreath frames, or slide the cradle down the spine if a stocking sits too high for your mantel. Frame depth (23 mm) sets how far the clamp stands off the mantel face — trim it for a slim profile, add to it for heavier loads. Duplicate the frame along the shelf for a full swag of garland, or scale it down for a miniature display mantel. Pairs well with a wreath hanger or a matching hook set in the same finish; print the frame in PETG or ASA if it will hang outdoors over the season, and in gold filament to match the finish shown.

1 day agoRemix →

Flat-Printing Interlocking Hexagonal Wall Shelf

A hexagonal wall shelf that locks to matching units through dovetail keys and slots, so several can form a honeycomb. The back plate has two countersunk screw holes for wall mounting, and the front is open and flush. 170 mm flat-to-flat height, 95 mm deep 8 mm walls, 5 mm back plate Dovetail keys and slots with 0.5 mm clearance per side Printed lying on the back plate, fits a Creality K2 bed PETG recommended, with supports for the dovetails Test one pair of faces first to confirm the fit.

2 days agoRemix →

Abdeckkappe mit 50 mm Innendurchmesser

Eine geschlossene Abdeckkappe für Rohre und Öffnungen mit 50 mm Außendurchmesser. Die Kappe sitzt mit 50 mm Innendurchmesser satt auf dem Rohr, die Wandstärke von 3 mm und der leicht nach außen gewölbte Deckel geben ihr Form und Stabilität. Außen umlaufend, knapp über der Unterkante, liegt eine Nut zum Einrasten oder für einen O-Ring. Die Kappe wird in einem Stück gedruckt; Stützen sind nicht nötig, solange sie mit der Öffnung nach unten auf dem Druckbett steht. Innen-Ø: 50 mm Wandstärke: 3 mm, Außen-Ø: 56 mm Gesamthöhe: 33 mm, Deckel leicht nach außen gewölbt Umlaufende Nut außen: 1 mm tief, 3 mm hoch, ca. 4 mm über der Unterkante Wer die Nut innen oder direkt an der Kante braucht, muss die Maße vor dem Druck anpassen — die Kappe selbst passt sonst nur auf Rohre, deren Außendurchmesser zum Innendurchmesser von 50 mm passt.

4 days agoRemix →

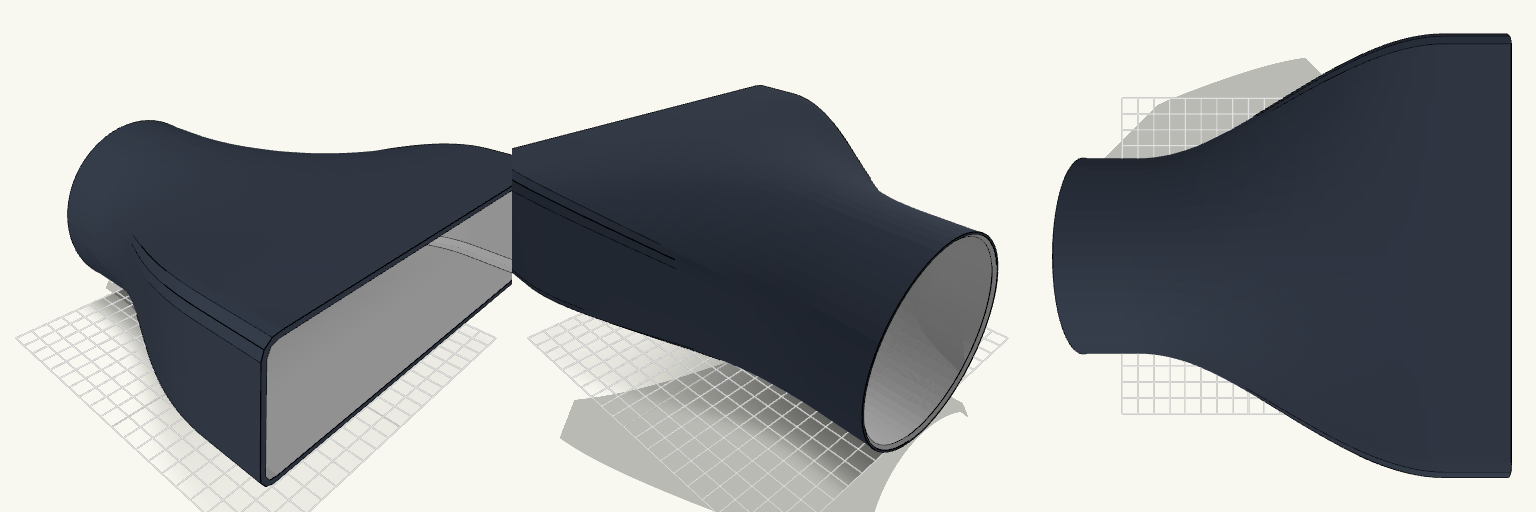

Eccentric Duct Adapter 125mm
