Gear Locker Housing and Parts Kit
Created today
Remixed 2 times
Description

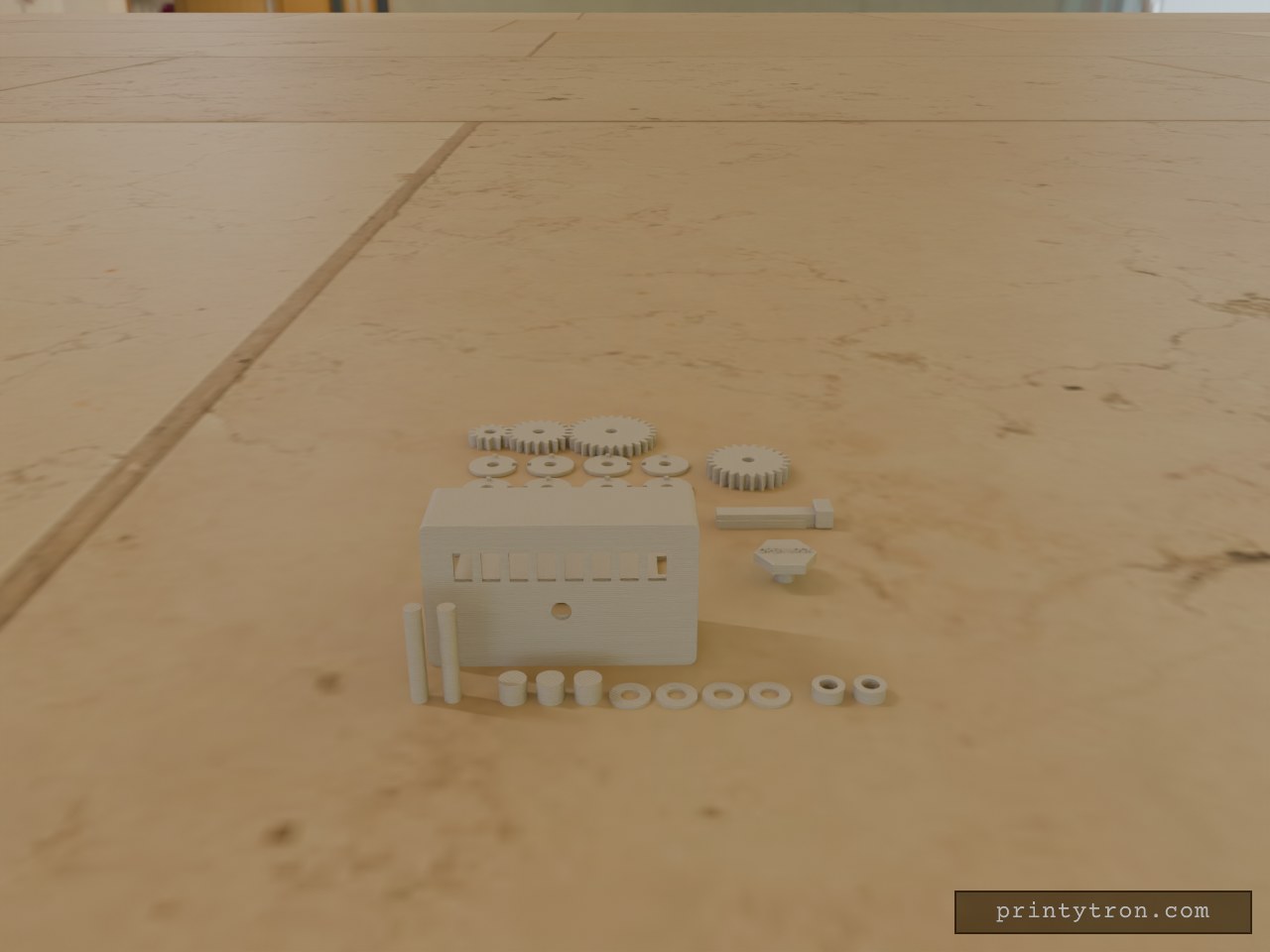

A parts layout for a small mechanical binary gear locker: the housing, door and hinge pin, selector rail, eight 0/1 selectors, eight checking discs, a three-gear train, a main turning gear, a sliding bolt, a hexagonal OPEN LOCK button, and loose shafts, spacers, washers and collars.
Fit notes
- Gears are module 2 spur gears: 12, 20 and 28 teeth in the train, 24 teeth for the main gear. Shaft bore is 8 mm.
- Shafts are 7.6 mm, spacers and washers are bored 8.4 mm, collars 8 mm with a 3 mm set-screw hole.
- Housing: 120 x 40 x 70 mm, open back, eight 8 x 14 mm selector slots, 9 mm shaft opening, 23 mm hex bottom opening, 4.5 mm side holes.
- Door hinge bores are 3.6 mm for a 3.2 mm pin.
Check before printing
Measure your printed shaft against the 8 mm bores. The housing selector slots (8 mm wide) are not matched to the 14 mm selector bodies; the selector grip sits behind the panel. The mechanism is not tuned for a specific commercial lock, and no electronics are included.
Photos

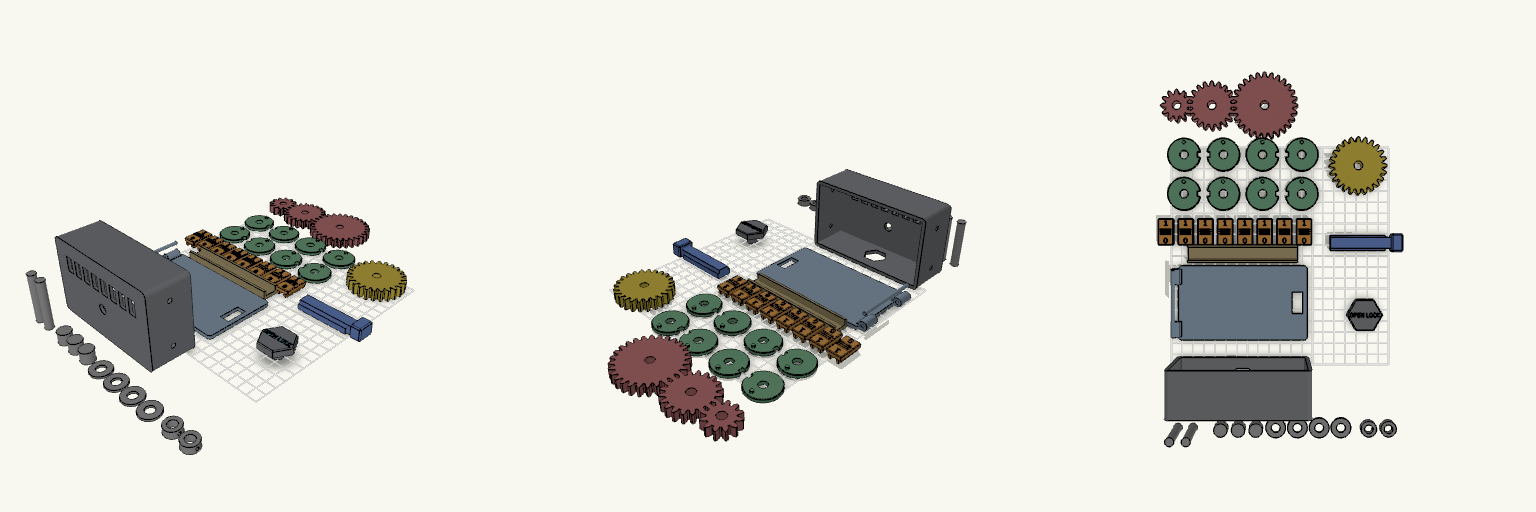

Technical views
More like this
Explore more in Storage & Organization →
Gear Locker Housing and Parts Kit
A parts layout for a small mechanical binary gear locker: the housing, door and hinge pin, selector rail, eight 0/1 selectors, eight checking discs, a three-gear train, a main turning gear, a sliding bolt, a hexagonal OPEN LOCK button, and loose shafts, spacers, washers and collars. Fit notes Gears are module 2 spur gears: 12, 20 and 28 teeth in the train, 24 teeth for the main gear. Shaft bore is 8 mm. Shafts are 7.6 mm, spacers and washers are bored 8.4 mm, collars 8 mm with a 3 mm set-screw hole. Housing: 120 x 40 x 70 mm, open back, eight 8 x 14 mm selector slots, 9 mm shaft opening, 23 mm hex bottom opening, 4.5 mm side holes. Door hinge bores are 3.6 mm for a 3.2 mm pin. Check before printing Measure your printed shaft against the 8 mm bores. The housing selector slots (8 mm wide) are not matched to the 14 mm selector bodies; the selector grip sits behind the panel. The mechanism is not tuned for a specific commercial lock, and no electronics are included.

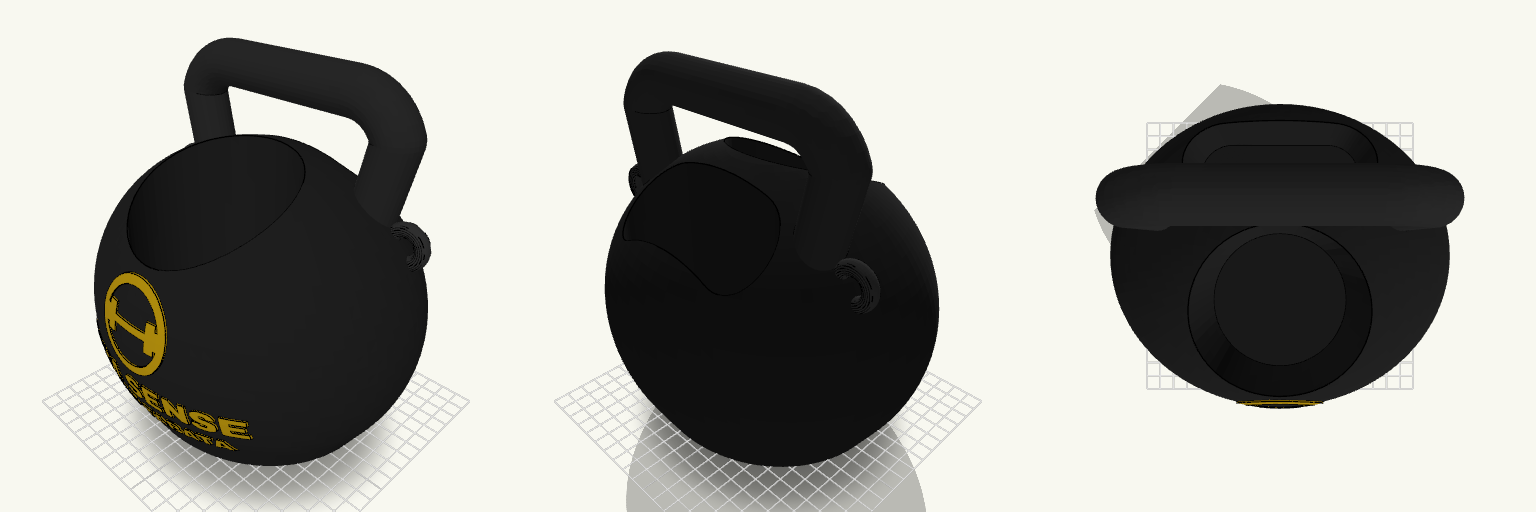

Organizador Kettlebell para Termo de 90 mm V2
