Kommoden-Verkleidung, 6 Segmente

Modular Ribbed Shoe Shelf Insert

What it's for A freestanding shelf insert for a 260 × 300 mm wardrobe compartment, sized for children's shoes. It stands on the shelf below with no drilling and no fasteners. The deck is a light ribbed grid in four staggered panels. Each panel fits a small printer bed. Dimensions Assembled deck: 258 × 290 mm, 10 mm deep, top surface 130 mm above the floor. Deck panels ×4, brick-bond layout so no point has four panels meeting: Front left: 150 × 145 mm Front right: 108 × 145 mm Back left: 108 × 145 mm Back right: 150 × 145 mm Legs ×4: 28 × 28 mm foot, 20 mm cross-section post, 120 mm tall, plus a 12 mm square locating peg that is 10 mm long. Dovetail keys ×4: bow-tie shape, 24 × 11 mm, 9.6 mm thick. Estimated material: about 130–140 cm³ in total. That is roughly 85–95 cm³ for the deck, 45 cm³ for the legs and 2 cm³ for the keys. Assembly Drop a bow-tie key into the paired pockets across each seam. There are 0.2 mm clearances per side. Press each leg peg into the socket in its corner of the deck. Each leg sits in a different panel, and the peg sockets stop the deck sliding or racking. Add felt or a thin TPU pad under the feet if desired. Print notes Print every part flat or upright with no supports, using PLA and a 0.4 mm nozzle. Keep the legs peg-up. Remix ideas Add a front lip to stop shoes sliding out. Swap the cross-section legs for taller ones to suit other compartments. Make the ribs denser for heavier loads.

3 days agoRemix →

Tabletop Wildlife Alert, 100 mm Diamond Sign

Modular tabletop wildlife-warning prototype printed as separate parts that bolt together: base, three pole sections, four brackets, electronics enclosure with lid, PIR sensor housing with rain hood and lid, amber light housing with lid, and a diamond sign reading WILDLIFE CROSSING with no graphic. The stack runs bottom to top: electronics enclosure, PIR sensor facing forward, two amber LED openings, then the sign. Each housing screws to its own bracket, and each bracket clamps onto the pole with one cross-screw. Dimensions (mm, outside) Electronics enclosure: 70 × 60 × 50, interior about 65 × 57 × 45, with lid PIR housing: 60 × 40 × 35, 23 mm lens opening, rain hood, with lid Light housing: 70 × 35 × 30, two 8 mm LED openings, with lid Sign: diamond 100 point to point, 3 mm thick Base: 100 × 84 × 6 Pole: three sections, 20 × 20 × 58 Overall height: about 224 To confirm before printing Controller board size (a full Uno will not fit the interior) PIR lens diameter and LED diameter (23 mm and 8 mm are placeholders) Printer build area Electronics are untested

8 days agoRemix →

Gaveta Vertical Mini APH Pocket

Uma gaveta vertical de bolso, no espírito de um canivete suíço de primeiros socorros: o puxador largo no topo é também a tampa, e puxá-lo para cima faz a bandeja subir pelas guias, expondo os itens. Notas de projeto Corpo 86 × 52 × 127 mm, parede de 1,6 mm, dois drenos de ø 3 mm e furo de ø 4 mm para cordão. Bandeja 78 × 47 × 125 mm com tampa de 90 × 56 × 8 mm, recorte de dedo e divisórias. Clipe em J de 40 mm, 2,6 mm de espessura, impresso deitado. Pensado para PETG, sem suportes. Versão simplificada: dentes de retenção, rabo-de-andorinha, berço do oxímetro e batente liberável ainda não modelados.

10 days agoRemix →

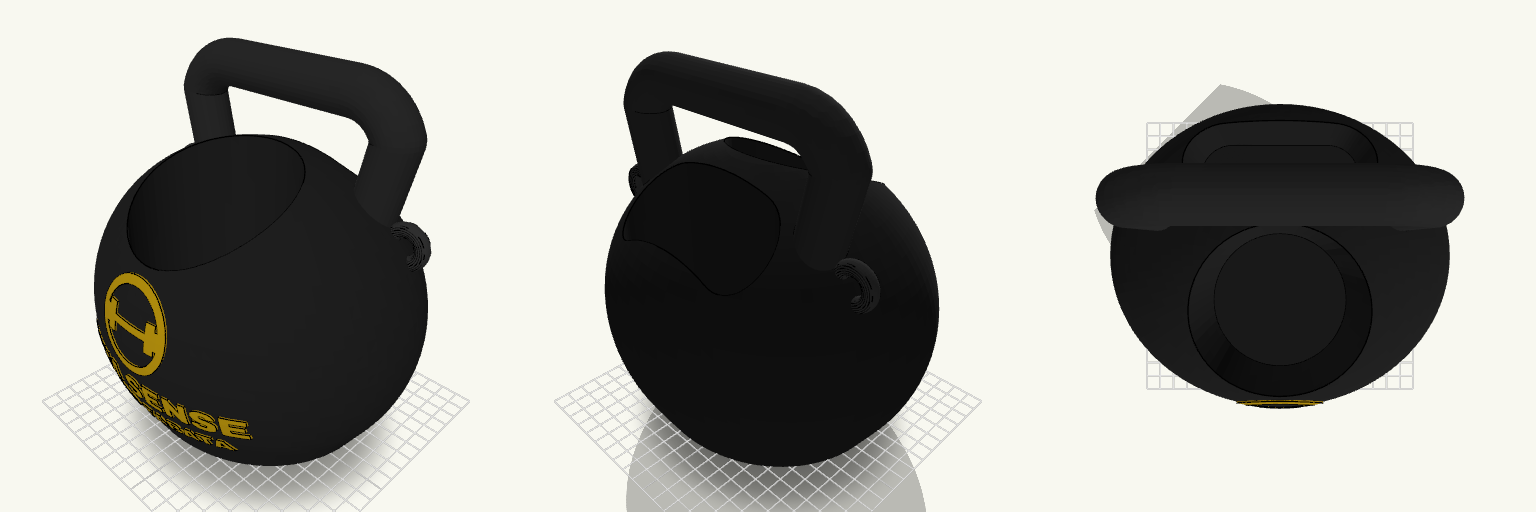

Organizador Kettlebell para Termo de 90 mm

Organizador de sobremesa con forma de kettlebell para un termo de 90 mm de diámetro. No es una pesa para entrenar: es una pieza para dejar el termo y la toalla de gimnasio en el mismo sitio. El cuerpo es una esfera ligeramente achatada, de unos 202 mm de ancho por 180 mm de fondo, con base plana y la parte superior en cúpula redondeada, sin corte plano, que llega a unos 176 mm de altura. El termo va delante, en la zona delantera de la cúpula, y la toalla queda detrás. El asa va retrasada unos 25 mm respecto al centro del cuerpo, con un tramo superior plano y esquinas curvas de 28 mm de radio; sus patas arrancan juntas en los hombros de la esfera y se abren hacia fuera al subir, de modo que el hueco queda ancho arriba y estrecho abajo, como un trapecio. La sección del asa es circular, de 26 mm, y el hueco central sigue abierto. La altura total ronda los 221 mm y el asa se integra en la cúpula sin piezas sueltas. El conjunto incluye dos argollas laterales de 26 mm de diámetro exterior y 10 mm de hueco interior, situadas en la unión del asa con el cuerpo y desplazadas con ella, pensadas para un mosquetón fino o un cordón, no para una correa ancha. El logotipo GYM SENSE / CROSS TABATA con un círculo y una mancuerna forma una capa superficial de unos 1,4 mm sobre la cara curva frontal, sin placa separada y sin material dentro de los alojamientos. El esquema de color de referencia es cuerpo negro con el logotipo amarillo. Se imprime como una sola pieza sólida: no necesita montaje ni piezas sueltas. Qué aloja Termo: hueco circular de 90 mm de diámetro y unos 125 mm de profundidad, con fondo cerrado, situado delante, a unos 30 mm por delante del centro. Pensado para termos de 750 ml a 1 litro que entren en esa medida. Toalla: ranura rectangular de 100 × 40 mm, con los lados cortos semicirculares de 20 mm de radio y los lados largos rectos, y unos 100 mm de profundidad, con fondo cerrado. Va detrás, a unos 50 mm por detrás del centro. Pensada para toalla doblada o enrollada fina que no pase de 40 mm de grosor. Argollas: dos, una a cada lado, en la unión del asa con el cuerpo. Miden 26 mm exteriores y 10 mm de hueco interior. Sirven para un mosquetón fino o un cordón, no para una correa ancha. La medida que hay que comprobar Antes de imprimir, mide el diámetro exterior real del termo con un calibre, no con la ficha del fabricante. El alojamiento admite 90 mm justos y unos 125 mm de profundidad útil, sin holgura: el termo debe entrar y quedar apoyado, no colgando. Comprueba también que la toalla doblada entra en la ranura de 100 × 40 mm y no supera los 100 mm de profundidad. La cúpula se curva hacia abajo en los bordes, así que las paredes junto a los alojamientos quedan finas; revisa en especial la pared delantera junto al termo, la separación entre los dos huecos y la pared trasera entre la ranura de la toalla y las patas del asa, que ahora va retrasado. Revisa igualmente el solape de las argollas con el asa, que es de solo unos 2 mm. Imprime con el cuerpo apoyado en su base plana: el asa en arco y el hueco central deberían salir sin soportes. No encaja Termos con asa de transporte integrada o plegable que superen los 90 mm de diámetro exterior: no pasan por el hueco del termo. Fundas de neopreno o silicona: suman varios milímetros y convierten un termo de 88 mm en uno que no entra. Botellas de boca ancha o cantimploras de más de 90 mm de diámetro. Toallas enrolladas de más de 40 mm de diámetro o dobladas que superen los 100 mm de largo: la ranura mide 100 × 40 mm. Correas anchas o mosquetones grandes en las argollas: el hueco interior es de 10 mm. Uso como pesa rusa para entrenar: la pieza está pensada para organizar, no para cargar peso.

1 hour agoRemix →

Ninja Star Tobacco Can, Inlaid Lid

What it's for A round tobacco can with a snap-fit lid. The lid carries a recessed eight-point ninja star and the curved brand "ORDINARY CAN OF TABACCER", both filled with a contrasting colour. Dimensions Can body: 76 mm diameter, 20 mm tall Lid: 78 mm diameter, 7 mm tall, with 1 mm deep recesses Closed height: 24 mm Remix ideas Swap the brand text or its curve radius Change the star size or recess depth Print the inlays in a second filament colour

6 hours agoRemix →

Esquinero en L 20 mm

Para qué sirve Esquinero en L para sujetar la esquina de un taco de hojas de hasta 4 mm de espesor. Las esquinas redondeadas lo hacen más suave al tacto y evitan puntas. Se imprime en dos mitades planas que se encajan y se pegan para formar la pieza completa. Dimensiones Brazos: 20 × 20 mm Ranura: 4,6 mm (4 mm de papel + 0,6 mm de holgura) Paredes: 1,6 mm Banda entre la esquina interior y la exterior: 6 mm Alto total montado: 7,8 mm (mitad inferior 4,7 mm, mitad superior 3,9 mm) Esquinas exteriores redondeadas con radio de 4 mm Encastre: cresta de 0,8 × 0,8 mm en la mitad inferior y ranura con 0,2 mm de holgura por lado en la superior Impresión y montaje Las dos mitades se imprimen planas y sin soportes; en la mitad superior la cara de pegado queda hacia arriba. La cresta recorre toda la pared en L de la mitad inferior y encaja en la ranura de la superior, de modo que las mitades quedan alineadas y rectas. La superficie de pegado es estrecha, porque la ranura de las hojas ocupa casi todo el centro. Conviene un pegamento que rellene bien, como cianoacrilato en gel o epoxi. Ideas de remix Cambiar el largo de los brazos para hojas más grandes. Ajustar la ranura según el espesor del taco. Añadir un agujero para atornillarlo a una superficie.

21 hours agoRemix →
