12 V Solenoid Water Valve
Created today
Description
Normally closed 12 V DC water solenoid valve (0.6 A, 1/4-inch ports, 0–8 bar reference rating, pending manufacturer confirmation) for a smart tap attachment. Shown as a half-section so the flow bore, seat chamber and plunger are visible, with a green flow-direction arrow on the front face.
Remix hooks
- Port interface:
port_thread_d(13.2 mm, 1/4" BSP major diameter),port_bore_d(8 mm),port_len(14 mm) andport_od(19 mm). Match these to the purchased valve. - Body size:
body_l40 ×body_w24 ×body_h26 mm. - Coil:
coil_d30 mm,coil_h38 mm. - Cutaway: set
cutaway = falsefor the full solid view. - Terminals: two 2 mm blade tabs at 10 mm spacing (
term_sp). - Mounting: two Ø4.2 mm lugs on the front at 20 mm spacing. Move or add lugs for a different bracket.
- Pairs with: a tap-adapter bracket, a relay or MOSFET driver board, or a flyback-diode cover.
This is a visual and fit-check reference, not a flow-tested part. Thread forms are plain bores.
Images
More like this
Explore more in Home & Fixtures →
12V-Stabschiene 6 mm Klemmplatte für Ø80 Spot
Zweiteilige Trägerplatte für einen runden 220V-Spot mit 80 mm Basis auf einem 12V-Stabsystem: zwei parallele Stäbe Ø6 mm, 35 mm Mitte zu Mitte. Die Oberplatte trägt den Spot, die Unterplatte klemmt die Stäbe von unten dagegen. Passt auf Zwei Rundstäbe Ø6 mm, Abstand 35 mm Mitte zu Mitte (Nuten Ø6,3 mm) Runde Spotbasis Ø80 mm (Senkung Ø80,4 mm) Passt nicht auf Stäbe mit anderem Durchmesser oder anderem Abstand Spots mit abweichendem Lochbild: angenommen sind drei Löcher Ø4,5 mm auf Lochkreis 60 mm Vor dem Drucken prüfen Lochbild des Spots und Stabdurchmesser nachmessen. Montage Sechs Schrauben M4 von unten durch die Unterplatte (Senkung für den Kopf) in die Oberplatte; Bohrung Ø3,4 mm schneidet das Gewinde selbst. Kabeldurchlass Ø14 mm in der Mitte. Beide Teile liegen mit offenen Nuten nach oben auf dem Druckbett, ohne Stützen. Ein 220V-Spot an einer 12V-Schiene braucht eine saubere elektrische Trennung. Das Druckteil ersetzt keine Schutzisolierung.
Bote de basura innovador
Bote de basura con tres compartimentos para orgánicos, reciclables y basura general. Evita que todo termine mezclado en una sola bolsa y que haya que tocar la tapa con las manos sucias. Cada compartimento tiene su propia abertura con trampilla de color. Dos sensores al frente detectan a la persona que se acerca, una pantalla indica el nivel de llenado, un panel solar inclinado en la parte trasera alimenta la electrónica y cuatro ruedas permiten moverlo. Datos clave Diámetro del cuerpo: 240 mm; altura total sin panel: unos 346 mm Tres sectores de 120° separados por divisiones de 3 mm Aberturas de 76 mm de diámetro, una por compartimento Ruedas de 36 mm en cuatro soportes Impresión por piezas: cuerpo, tapa, chasis, ruedas y panel; paredes de 3 mm, sin soportes en el cuerpo La electrónica (sensores, pantalla, motores) no está incluida: el modelo solo aporta alojamientos y forma

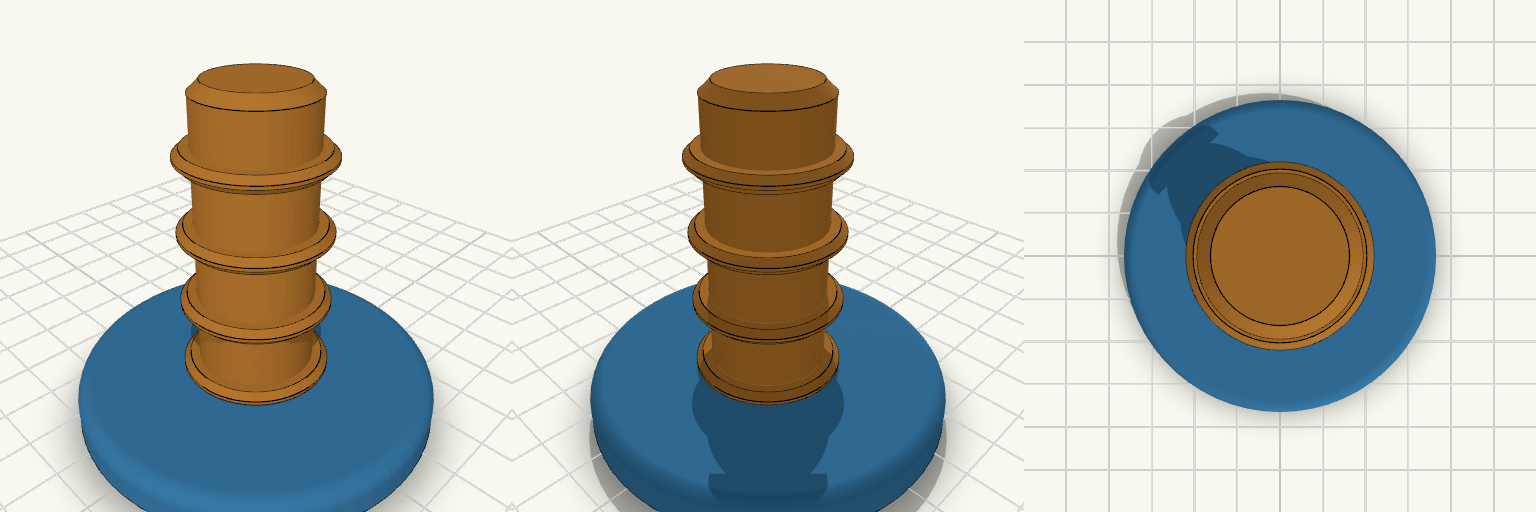

Pool Noodle End Cap Plug
