12V-Stabschiene 6 mm Klemmplatte für Ø80 Spot
Created today
Description

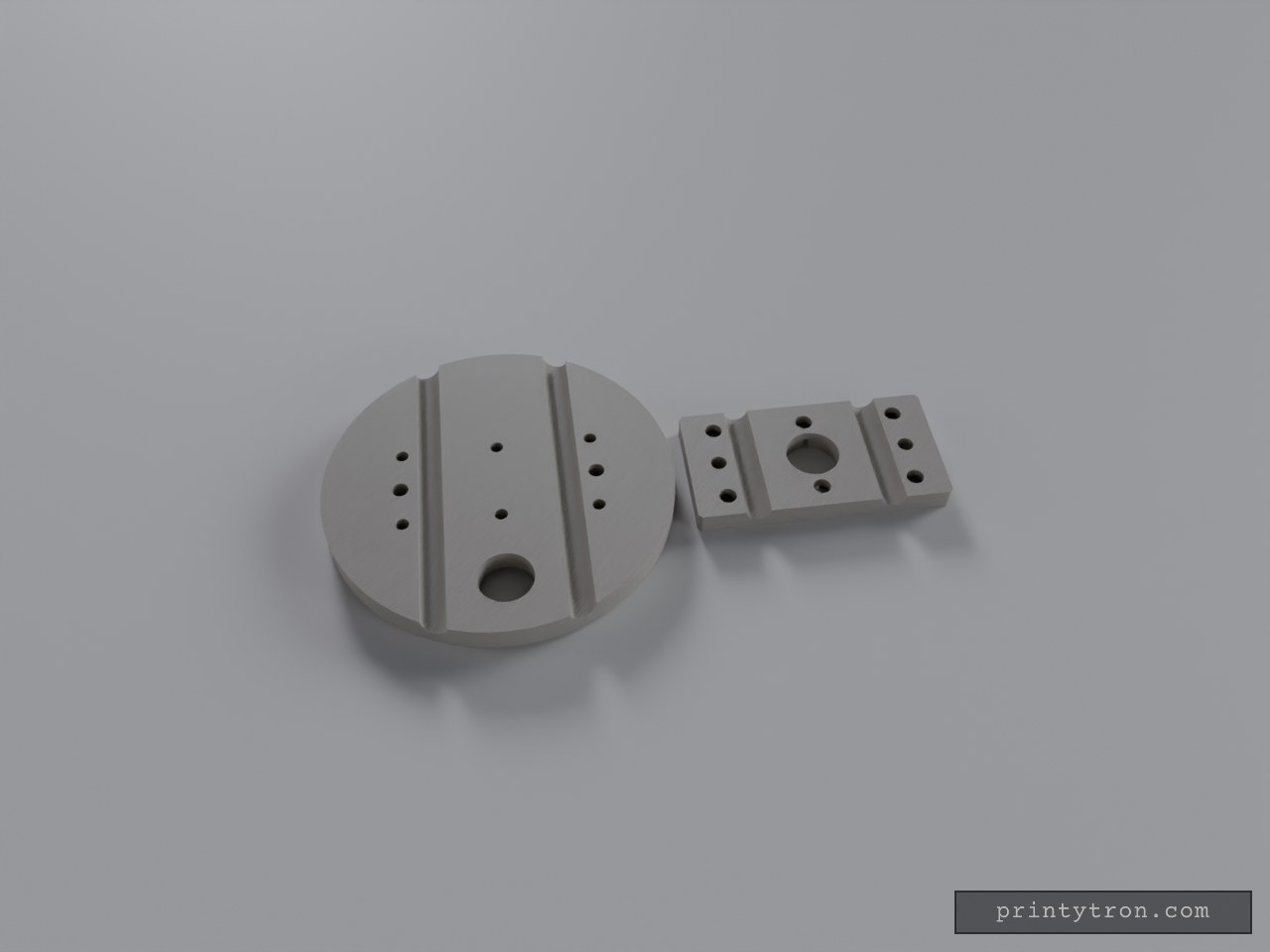

Zweiteilige Trägerplatte für einen runden 220V-Spot mit 80 mm Basis auf einem 12V-Stabsystem: zwei parallele Stäbe Ø6 mm, 35 mm Mitte zu Mitte. Die Oberplatte trägt den Spot, die Unterplatte klemmt die Stäbe von unten dagegen.
Passt auf
- Zwei Rundstäbe Ø6 mm, Abstand 35 mm Mitte zu Mitte (Nuten Ø6,3 mm)
- Runde Spotbasis Ø80 mm (Senkung Ø80,4 mm)
Passt nicht auf
- Stäbe mit anderem Durchmesser oder anderem Abstand
- Spots mit abweichendem Lochbild: angenommen sind drei Löcher Ø4,5 mm auf Lochkreis 60 mm
Vor dem Drucken prüfen
- Lochbild des Spots und Stabdurchmesser nachmessen.
Montage
- Sechs Schrauben M4 von unten durch die Unterplatte (Senkung für den Kopf) in die Oberplatte; Bohrung Ø3,4 mm schneidet das Gewinde selbst.
- Kabeldurchlass Ø14 mm in der Mitte.
- Beide Teile liegen mit offenen Nuten nach oben auf dem Druckbett, ohne Stützen.
Ein 220V-Spot an einer 12V-Schiene braucht eine saubere elektrische Trennung. Das Druckteil ersetzt keine Schutzisolierung.
Photos
Technical views
More like this
Explore more in Home & Fixtures →

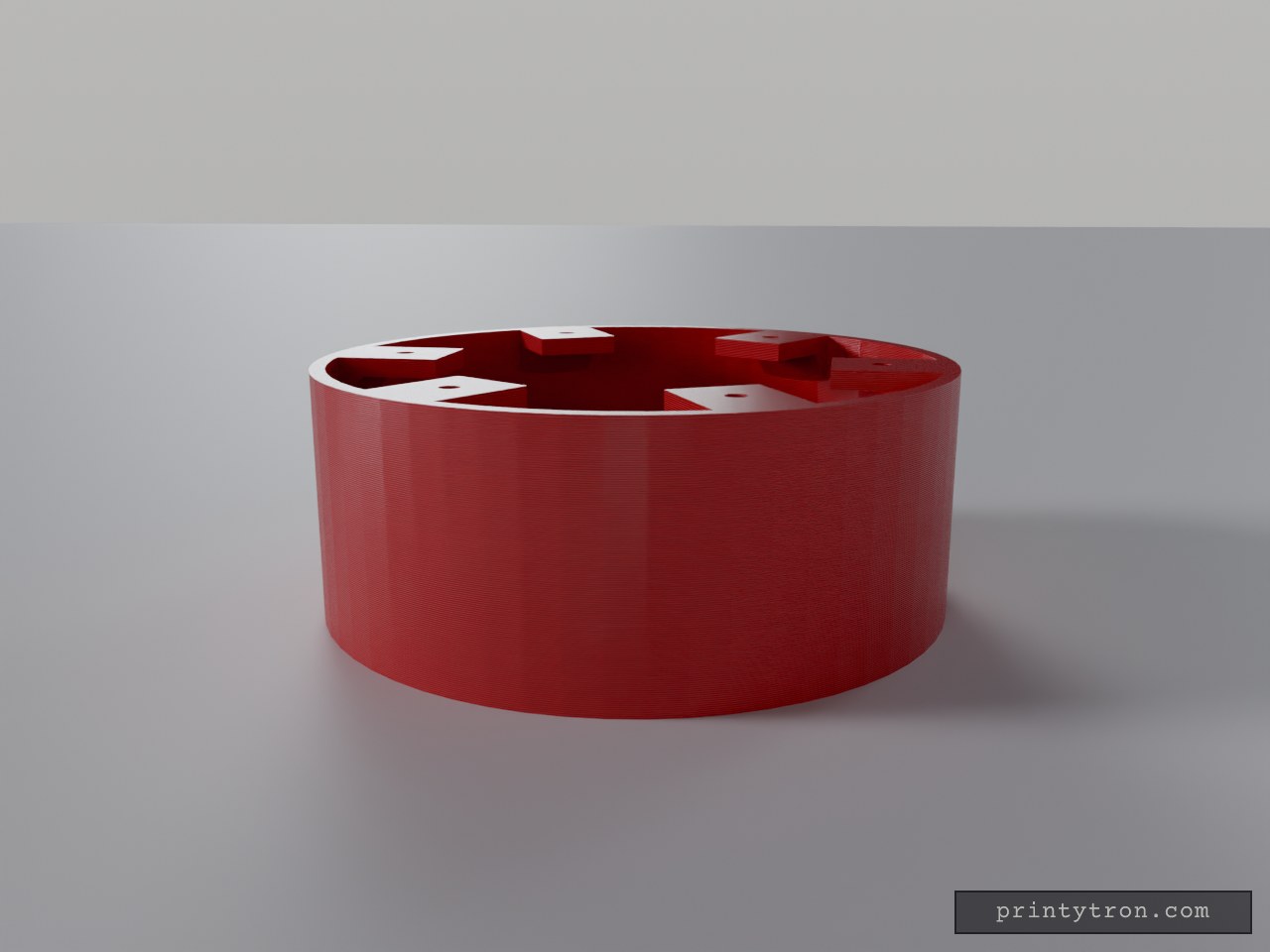

Diskokugel-Adapter mit Deckenlaschen und M4-Gewinde
